裝配圖作業：完成kcb齒輪油泵裝配圖



  　　根據齒輪油泵工作原理示意圖、齒輪油泵零件爆炸分解圖和零件圖，完成齒輪油泵裝配圖。   要求：正確選擇視圖表達方案；正確、合理標注尺寸。

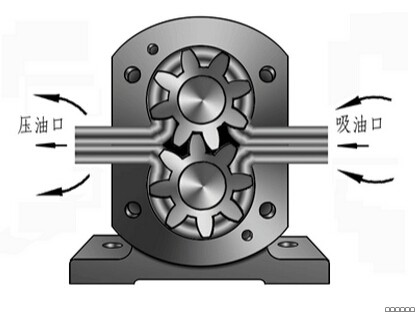

  　　1、齒輪油泵工作原理示意圖
  　　齒輪泵的工作原理圖。齒輪泵泵體內腔容納一對吸油和壓油齒輪，當主動齒輪軸逆時針帶動從動齒輪順時針方向轉動時，這對傳動齒輪的嚙合右腔空間壓力降低而產生局部真空，油池內的油在大氣壓力作用下進入泵的吸油口。隨著齒輪的轉動，齒槽中的油不斷被帶至左邊的壓油口，把油壓出，送至機器中需要潤滑的部位。

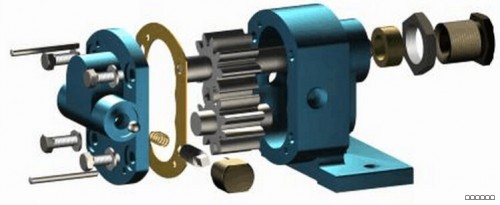

  　　2、齒輪油泵零件爆炸分解圖  （注：鋼球、彈簧、調節螺釘組成為一套安全裝置）
