MDTools可以集成在SOLIDWORKS、Inventor中，是一款專業的三維閥塊設計軟件，這款軟件對液壓系統設計有非常大的幫助。
MDTools 有強大的閥塊設計功能、自動完成閥塊的裝配、一鍵完成工程圖出圖。
上期我們我們已經介紹過如何生成閥塊及對閥塊進行拉伸或切除，同時如何完成倒角、圓角。
今天我們看一下該如何進行插入孔腔。
MDtools能夠方便地從數據庫中選擇一個標準的孔腔，并插入到集成塊上，后續也能方便地通過名稱查詢一個孔腔、標記，精確根據參考圖定位孔腔，參考既可以是閥塊的邊線或者是閥塊上已有的孔腔，MDtools并能保持孔腔與已有孔腔的一個最小的壁厚。
一.在孔腔/標記查詢文本框中輸入孔腔名稱的幾個字母，以便自動查詢孔腔/標記庫。
二.選擇需要的孔腔/標記，輸入組件的編碼，并插入到閥塊中。


注意：

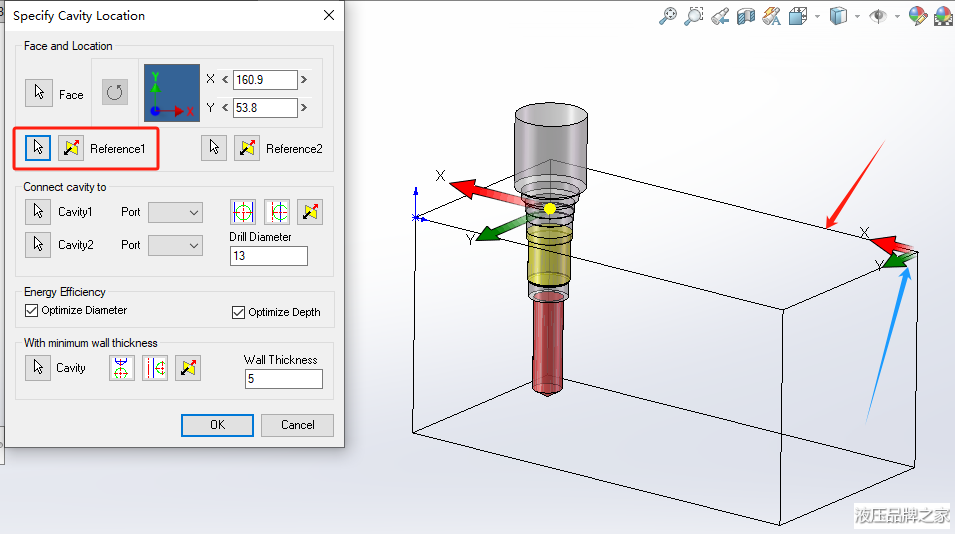

1.     點擊參考1選擇按鈕。我們可以選擇一條邊線或一個已有的孔腔作為定位的原點。
MDTools會自動重新確定原點符號到選擇的參考圖素，并根據每次新的原點更新 X 和 Y 數值


2.     當我們點擊旋轉標記按鈕時， 一次旋轉標記90度，二次旋
轉180 度，三次標記旋轉 270度，當然MDTools 是以逆時針方向旋轉標記的。

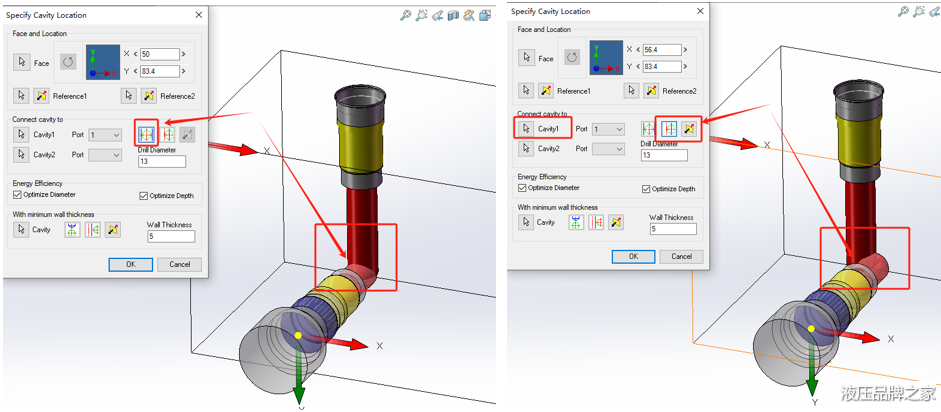

三. 我們在插入第二個孔腔的時候就可以直接與第一次孔腔進行連接。
連接的方式可以是中心對齊或者是側邊對齊。在使用側邊對齊時，點擊翻轉側面按鈕可以改變聯接的側面。


我們還也可以同時進行兩個孔腔的連接。


四. MDtools在閥塊設計中，我們在定位新的孔腔時還可以保證與已有孔腔的最小壁厚。
我們在閥塊上選擇一個已有的孔腔，同時點擊移動到側面來定位新的孔腔并遠離選擇的孔腔軸線，并且我們可以通過翻轉改變孔腔的位置。


注意：
MDtools選擇在孔腔尖下的位置，那么定位新的孔腔將計算與已有孔腔最下方尖頭位置開始的最小的壁厚。
