[液壓系統設計]液壓閥塊設計軟件MDTools角度孔的創建

樓主#
更多 發布于：2020-11-25 10:43
MDTools不僅可以創建直孔，還可以創建角度孔，具體的方法見下文：
      對于緊湊的集成塊，采用交叉孔最小數量，通常可行的辦法是采用角度鉆孔。MDTools? 可以進行角度孔的建模、可視化以及鉆孔。.
讓我們看看在設計集成塊時的一個例子，了解如何采用角度鉆孔來創建連接。
下面的圖形中， ‘Alpha’ – 表面上旋轉，顯示兩個孔腔。2-CV 和 4-CV，這將采用角度鉆AN1在孔腔2-CV中進行連接。


 α – 在表面上旋轉
??孔腔 2-CV 是一個2 端口插裝式閥的孔腔。孔腔4-CV 是一個4端口插裝式閥的孔腔。
?? 2-CV的端口2要求與4-CV閥的端口2連接。
這個連接采用一個復合角度鉆AN1來完成。
注意：
??α角度是在表面上一個角度孔的旋轉角。
? 帶有0、90、180或270 α角的角度孔稱之為簡單角度孔（Simple Angle Holes）。
? 0、90、180或270以外的 α角的角度孔稱之為復合角度孔（Compound Angle Holes）。
? β角（Beta ）是與表面法線傾斜的角度孔。
? α和β角度值是在MDTools編輯孔腔對話框中輸入（MDTools Edit Cavity ）。

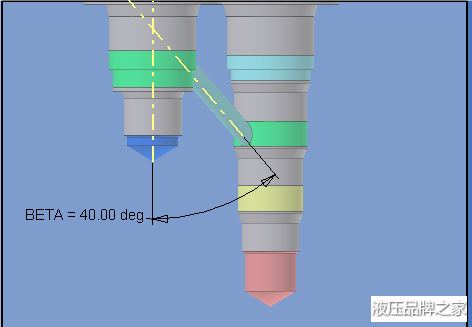

 β – 與表面法線的夾角

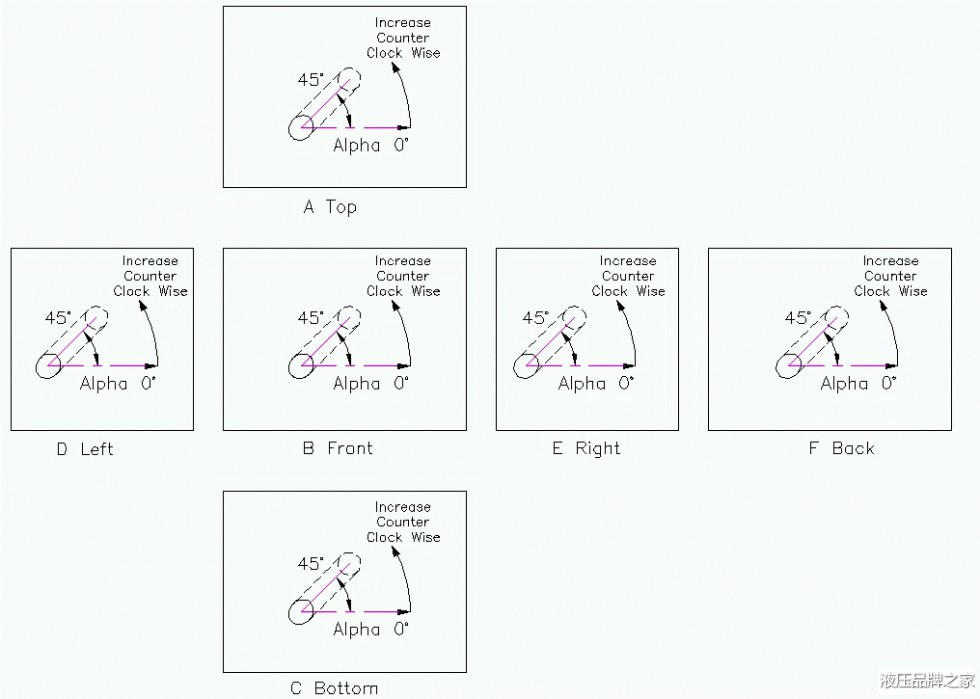

MDTools采用α角的慣例
注意：
在編輯孔腔對話框（Edit
Cavity ）中的角度孔深度是指沿角度孔軸線的深度。
