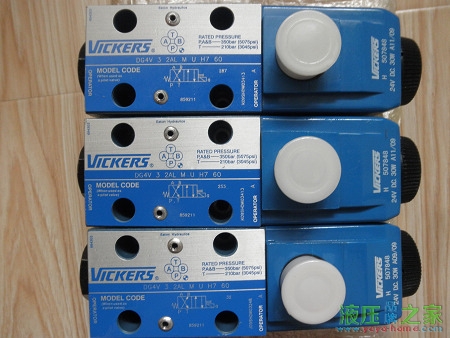

VICKERS威格士電磁閥原理
威格士電磁閥和安全閥為一體，組成先導式壓力閥，該閥即是卸荷閥又是安全閥，有時又是溢流閥．卸荷時其控制油道貫穿各路換向閥，同前述卸荷油道．當各路換向閥處于中立位置時，卸荷閥的控制油道(見圖1b和圖2)貫穿各路換向閥并與油箱連通．卸荷時，大部分油液卸荷，通道短，壓力損失低．任一路閥換向工作，便切斷控制油道，油源來油就從換向閥進入執行元件工作，其工作壓力大小由導閥控制．此時系統壓力為導閥調整壓力．該種卸荷方式，即使換向閥路數增加，只是控制油道增加，卸荷壓力增加不大，始終保持較低卸荷壓力，此種卸荷方式多用于手動換向閥，卸荷可靠． 　　
威格士電磁閥(又是安全閥)的主閥按配合形式不同可分為三級同心、二級同心和滑閥式三類．其中滑閥式結構工作壓力低，控制壓力精度不高；三級同心結構雖成熟，目前應用較廣，但與二級同心式比較，不及二級同心式動作靈敏，規格相同，行程相同時，二級同心結構的通油能力遠大于三級同心結構.
