MDTools可以集成在SOLIDWORKS、Inventor中，是一款專業的三維閥塊設計軟件，這款軟件對液壓系統設計有非常大的幫助。
MDTools 有強大的閥塊設計功能、自動完成閥塊的裝配、一鍵完成工程圖出圖。
今天我們從基礎看一下，MDtools如何保存閥塊的設計效率！
一、首先我們可以通過MDTools
Library Manager創建我們常用的閥塊大小，后期可以直接調用。這邊我們已經在MDTools
Library Manager創建好了幾個閥塊。

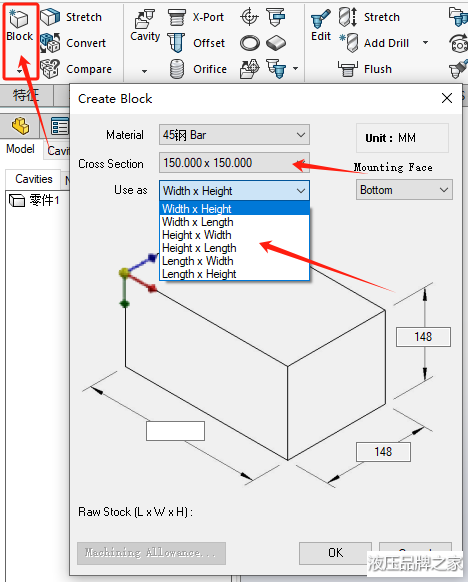

二、回到SOLIDWORKS 中，我們在MDtools中點擊塊，在材料中就可以看到我們剛才創建的閥塊類型，同時可以選擇設置的值是作為長或寬或高。


三、對于生成的閥塊模型，我們依舊可以設置閥塊，再次點擊塊之后，我們可以對閥塊任意部分添加或切除閥塊改變閥塊的長、寬、高。這種方式在后期添加了大量的孔腔提高工作效率尤為明顯。


四、點擊塊的下三角之后，我們可以將閥塊拉伸切除凹槽。


五、點擊塊的下三角之后，我們可以將閥塊完成倒角。


六、在插入孔腔的時候，我們可以看到盡管是斜面，MDtools仍然可以捕獲到具體的位置。


歡迎大家參與討論！
