電液換向閥控制油x可以取自主油路的P口（內控），也可以另設獨立油源（外控）。
對于高壓液壓系統（P壓力高），為防止換向沖擊，控制油x不能取自主P口，要另設壓力較低的獨立油源，即采用外控式。
采用外控時，獨立油源的流量不得小于主閥最大通流量的15％，以保證換向時間要求。
對于低壓液壓系統（P壓力低），控制油x可以取自主油路的P口，即采用內控式。
用內控時，主油路必須保證最低控制壓力（0.3～0.5MPa)。
電磁閥的回油y可以單獨引出（外泄），也可以在閥體內與主閥回油口T溝通，一起排回油箱（內泄）。
對于主閥回油口T壓力高的系統，為防止T背壓過高導致先導閥回油y也過高，引起主閥換向阻力過大，回油y要與T隔開，單獨回油箱，即采用外泄式。
對于回油口T壓力低的系統，回油y可與T溝通，采用內泄式。

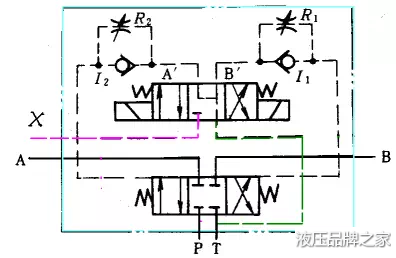

下圖所示為外控外泄式電液換向閥油路，此類閥用于高壓系統同時主回油路壓力（背壓）較高的場合。

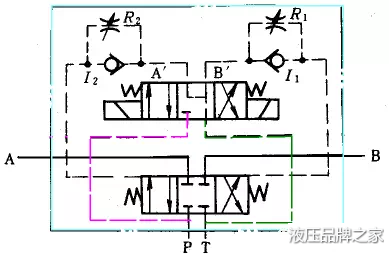

下圖所示為內控內泄式電液換向閥油路，此類閥用于低壓系統同時主回油路壓力（背壓）較低的場合。


下圖所示為內控外泄式電液換向閥油路，適用于低壓系統同時主回油路壓力（背壓）較高的場合。


下圖所示為外控內泄式電液換向閥油路，適用于高壓系統同時主回油路壓力（背壓）較高的場合。
