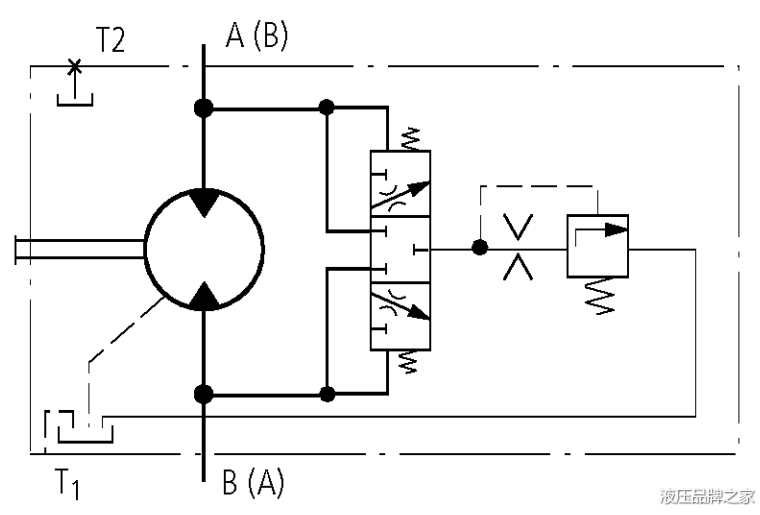

力士樂A2F系列定量馬達簡介： 德國博世力士樂是全球領先的液壓品牌商之一，A2F只是其中的一款型號，擁有完整的結構和軸向柱塞元件，帶有久經考驗的球面配流盤，高性能組件有自動對中、且圓周的速度低、效率高，力士樂A2F定量馬達采用耐用的球軸承及滾子軸承，有效的促進了設備的運轉工作壽命。具有固定的排量，在開式或閉式系統中作靜壓傳動的泵或馬達。力士樂A2F系列定量馬達閥門設置： 1. 沖洗閥 1）內置沖洗和增壓閥 此閥集成在定量馬達內。需注意，只有油口在側面的油口板（油口板02）可用。 沖洗和增壓溢流閥設定在16 ba「（應注意主增壓溢流閥的設定值），并用作為最低增壓壓力的保護。通過一小孔從馬達的低壓側流進一定流量的油，輸入殼體。然后，此油液和殼體泄漏油一起流回油箱。從閉環回路中流出的油量必須由增壓泵彌補。 描述：博世力士樂A2F系列定量馬達閥門設置及型號 圖片：1.png  描述：博世力士樂A2F系列定量馬達閥門設置及型號 圖片：2.png  規格 沖洗流量（在低壓Ap=25 bar時）* 45, 56, 63 3,5 L/min 節流孔號：51766/503.1201.01 80,90 5 L/min 節流孔號 2 419695/503.1201.01 107,125 8 L/min 節流孔號：419696/503.1201.01 160,180 10 L/min 節流孔號 5 419697/503.1201.01 250 10 L/min *標準沖洗流量 （對規格45...180，能提供3, 5-10L/min的沖洗流量。如果所需的沖洗流量和標準沖洗流量不同，請在訂貨文件中明確寫出）。 2）內置沖洗閥（規格23.......90） 此閥門集成在油口板內。 —閥的切換壓力Ap>8 bar (此值低于卸荷馬達的啟動壓力)。 —中位關閉(?p<8bar) 描述：博世力士樂A2F系列定量馬達閥門設置及型號 圖片：3.png  規格 沖洗流量（在低壓Ap=25 bar時） 23,32 2,5 L/min 45, 56, 63 3,1 L/min 80,90 4,1 L/min 2. 轉速傳感器 A2FM...D型馬達(適宜配轉速傳感器)含有帶齒輪傳動的轉動組件，并有M或D口(M18x1,5)，轉速傳感器用螺紋旋入此口。 與轉速成正比的信號由花鍵連接的轉動組件的轉動產生，并由合適的傳感器檢測，然后進行計算。 描述：博世力士樂A2F系列定量馬達閥門設置及型號 圖片：4.png  描述：博世力士樂A2F系列定量馬達閥門設置及型號 圖片：5.png  轉速傳感器不是標準供貨品種。 合適的傳感器(請分別訂貨！)： - 感應脈沖檢測器ID (見RC 95130)(僅對規格23...180) - 霍爾效應轉速傳感器HD (見RC 95134)。 3. 溢流閥（僅用于油口接板18或19） MNDB溢流閥(見RC 64642)保護馬達免于過載。只要達到了設定的開啟壓力，高壓側的油液即流到低壓側。 開啟壓力的設定范圍____________50-420 bar在帶“壓力分段范圍(2)”的結構中，壓力設定能通過在Pst口提供25-30 bar的外控先導壓力來實現高壓的設定。 請在訂貨時寫明: - 溢流閥的開啟壓力 - 在Pst口的先導控制壓力的開啟壓力(僅對2型結構) 描述：博世力士樂A2F系列定量馬達閥門設置及型號 圖片：6.png  4. 制動閥 對開式回路運行的液壓馬達，BVD型運動控制閥（見RC95522）可避免超速，因而避免了供油不足。只要外加的驅動轉速超過和馬達輸入流量相應的轉速時，液壓馬達會產生供油不足的情況。制動閥不包括在A2FM型馬達的供貨范圍內，在訂貨時請分別提出要求。在裝運時，在馬達上有兩個定位螺栓（在固定工作油管時不要卸下此螺栓）。在制動閥和馬達分開裝運時，首先將定位螺栓固定到馬達的蓋板上。在上述兩種情況下，配上工作油管（遵照旋入深度為B4+B12和B13）以最終完成將制動閥固定在馬達上。 描述：博世力士樂A2F系列定量馬達閥門設置及型號 圖片：7.png  資料由深圳市大象液壓設備有限公司提供，http://www.daxyeya.com 力士樂A2F系列定量馬達型號： A2F107R3P4——A2F107L1P5 A2F107L1P6——A2F107L1P7 A2F107L1S1——A2F107L1S2 A2F107L1S3——A2F107L1S4 A2F107L1S5——A2F107L1S6 A2F107L1S7——A2F107L1Z1 A2F107L1Z2——A2F107L1Z3 A2F107L1Z4——A2F107L1Z5 A2F107L1Z6——A2F107L1Z7 A2F107L2P5——A2F107L2P6 A2F107L2P7——A2F107L2S1 A2F107L2S2——A2F107L2S3 A2F107L2S4——A2F107L2S5 A2F107L2S6——A2F107L2S7 A2F107L2Z1——A2F107L2Z2 A2F107L2Z3——A2F107L2Z4 A2F107L2Z5——A2F107L2Z6 A2F107L2Z7——A2F107L3P4 A2F107L3P5——A2F107L3P6 A2F107L3P7——A2F107L3S1 A2F107L3S2——A2F107L3S3 A2F107L3S4——A2F107L3S5 A2F107L3S6——A2F107L3S7 A2F107L3Z1——A2F107L3Z2 A2F107L3Z3——A2F107L3Z4 A2F107L3Z5——A2F107L3Z6 A2F107L3Z7——A2F107L4P4 A2F107L4P5——A2F107L4P6 A2F107L4P7——A2F107L4S1 A2F107L4S2——A2F107L4S3 A2F107L4S4——A2F107L4S5 A2F107L4S6——A2F107L4S7 A2F107L4Z1——A2F107L4Z2 A2F107L4Z3——A2F107L4Z4 A2F107L4Z5——A2F107L4Z6 A2F107L4Z7——A2F107L5P4 A2F107L5P5——A2F107L5P6 A2F107L5P7——A2F107L5S1 A2F107L5S2——A2F107L5S3 A2F107L5S4——A2F107L5S5 A2F107L5S6——A2F107L5S7 A2F107L5Z1——A2F107L5Z2 A2F107L5Z3——A2F107L5Z4 A2F107L5Z5——A2F107L5Z6 A2F107L5Z7——A2F107R1P5 A2F107R1P6——A2F107R1P7 A2F107R1S1——A2F107R1S2 A2F107R1S3——A2F107R1S4 A2F107R1S5——A2F107R1S6 A2F107R1S7——A2F107R1Z1 A2F107R1Z2——A2F107R1Z3 A2F107R1Z4——A2F107R1Z5 A2F107R1Z6——A2F107R1Z7 A2F107R2P5——A2F107R2P6 A2F107R2P7——A2F107R2S1 A2F107R2S2——A2F107R2S3 A2F107R2S4——A2F107R2S5 A2F107R2S6——A2F107R2S7 A2F107R2Z1——A2F107R2Z2 A2F107R2Z3——A2F107R2Z4 A2F107R2Z5——A2F107R2Z6 A2F107R2Z7——A2F107R3P5 A2F107R3P6——A2F107R3P7 A2F107R3S1——A2F107R3S2 A2F107R3S3——A2F107R3S4 A2F107R3S5——A2F107R3S6 A2F107R3S7——A2F107R3Z1 A2F107R3Z2——A2F107R3Z3 A2F107R3Z4——A2F107R3Z5 A2F107R3Z6——A2F107R3Z7 A2F107R4P4——A2F107R4P5 A2F107R4P6——A2F107R4P7 A2F107R4S1——A2F107R4S2 A2F107R4S3——A2F107R4S4 A2F107R4S5——A2F107R4S6 A2F107R4S7——A2F107R4Z1 A2F107R4Z2——A2F107R4Z3 A2F107R4Z4——A2F107R4Z5 |
|
