概述

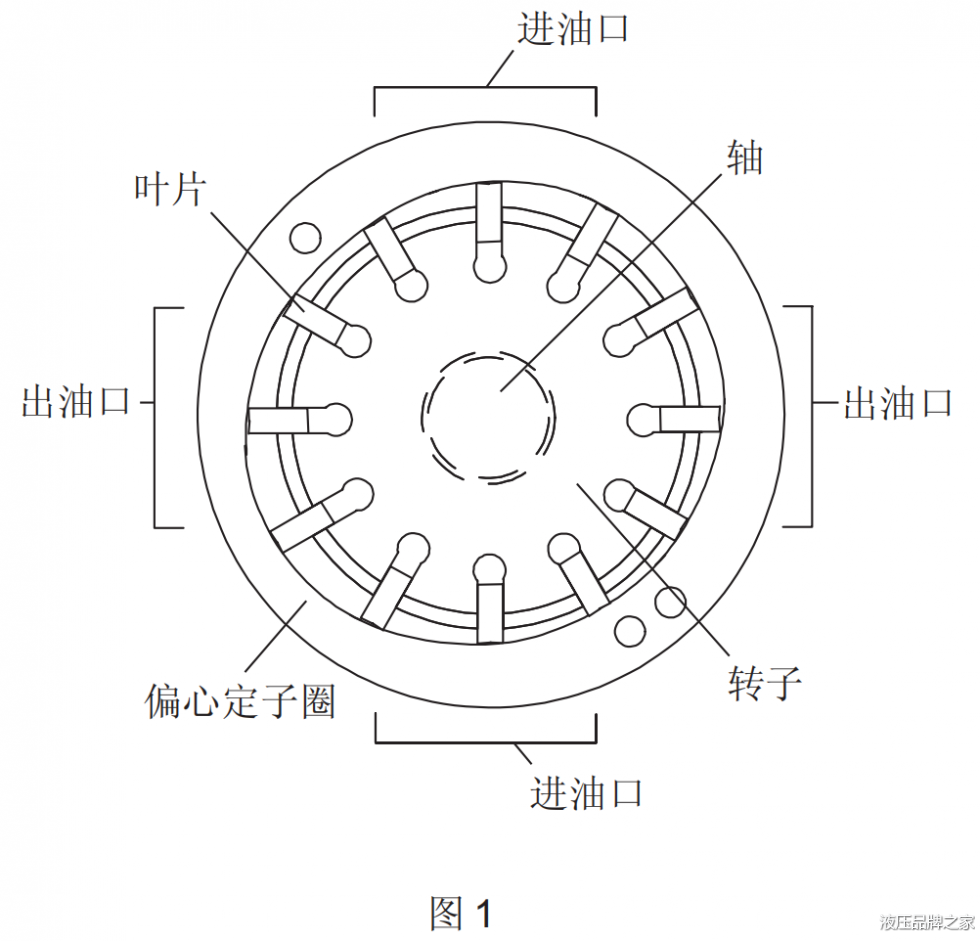

Vickers威格士VMQ葉片泵系列產品的泵用以在工業生產和工程項目工業設備上完成液壓機液體流動性。容量式抽吸機芯是轉動葉片形式，軸側面荷載有液壓機均衡。 總流量在于泵的規格型號和驅動器泵的轉速比。全部的泵都設計方案成可以便捷地更改轉動方位、抽吸工作能力和油孔部位，以融入獨特主要用途的必須。 裝配線和構造 圖1圖示的VMQ系列葉片泵意味著了這一系列產品的全部單聯泵。泵主要是由進油口后蓋板、冒油口罩殼、轉動軸和抽吸機芯構成。機芯的關鍵元器件是橢圓形軸力定子圈、打槽的電機轉子與轉動軸花鍵軸、一個進油孔和冒油口的支承板、二片檔板、10/12個葉片和配在定子槽中的10/12個柱塞泵。油液根據后蓋板上的進油口進到機芯而且根據罩殼上的冒油口輸出。 描述：Vickers威格士VMQ系列葉片泵的工作原理說明 圖片：8a4b901e2b10e73ddd099fc57950df6.png  Vickers威格士VMQ系列葉片泵工作原理 抽吸機芯 機芯的姿勢如圖2圖示，電機轉子根據轉動軸在定子圈里被驅動器，它與動力裝置相聯接。伴隨著電機轉子旋轉，葉片上的向心力再加葉片下來源于冒油口的工作壓力，使葉片追隨定子圈的橢圓形表層。 描述：Vickers威格士VMQ系列葉片泵的工作原理說明 圖片：4ded4c7f2317ede3945bb8e655600b4.png  當葉片根據定子圈的進油口段時，葉片的軸向健身運動和轉子的旋轉導致葉片間的容腔容積提升，這就造成了一個底壓標準，容許大氣壓強驅使油液進到容腔。 根據軸力定子圈上的一個打孔，存有一個額外進油流道，這一孔立即聯接進油孔到軸力定子圈的進口地區，而且出示一個額外流道，使油液進到機芯。 油液是被密封性在葉片中間，根據一個密封性的地區傳至定子圈的出入口段，當貼近出入口段時，容腔容積減少，油液被壓出來，進到系統軟件。系統軟件工作壓力進到葉片正下方，確保Vickers威格士VMQ系列葉片泵在一切正常工作中時葉片密封性觸碰定子圈。 以上資料來源深圳市大象液壓設備有限公司，轉載須注明出處，http://www.daxyeya.com |
|
